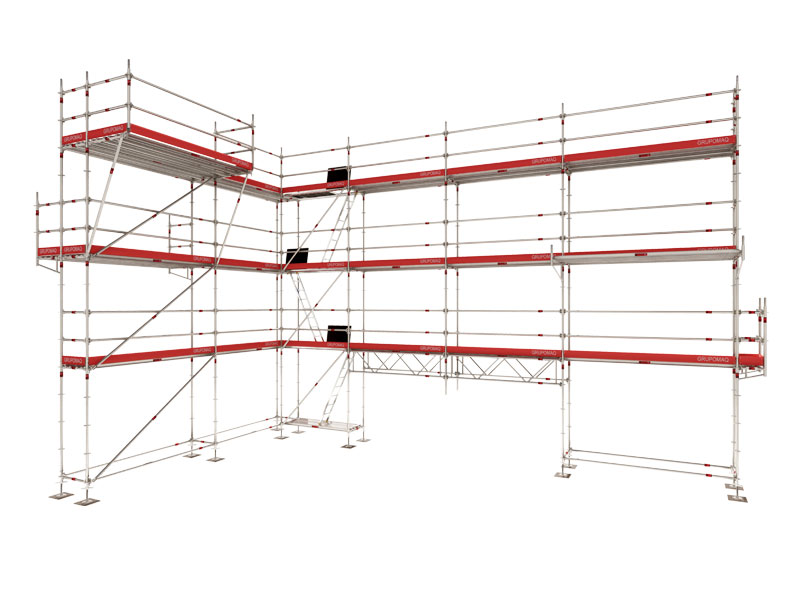

El andamio multidireccional permite montajes estándar como andamios de fachada y montajes especiales como andamios de carga para obras y construcciones.
El sistema de andamio RL-360 usa únicamente acero de alta calidad y la producción de soldadura en nuestro andamio está terminada y protegida por galvanizado en caliente por inmersión.
Este método de acabado maximiza la utilización y prolonga la vida del producto.

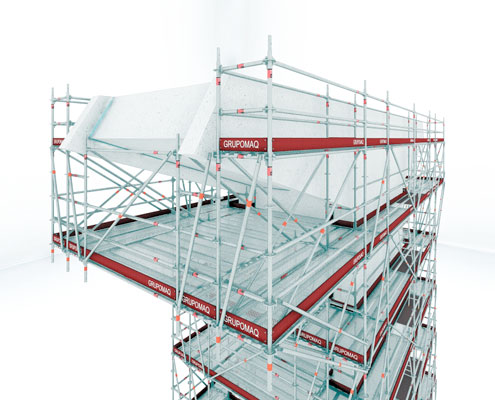

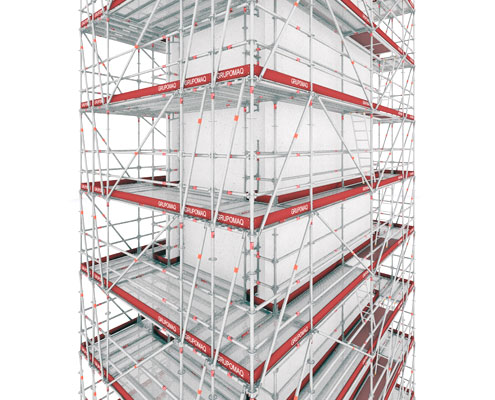

El sistema de andamios multidireccional de andamio RL-360 se utiliza en diversos sectores de la construcción para la realización de obras como mantenimiento industrial, refinería, construcción, viaductos, etc., y con él se pueden crear plataformas de trabajo seguras para todas las clases de carga, de la 1 a la 6, de hasta 600 kg/m2, tal y como establece la norma EN12811, y se muestra en la siguiente tabla:
| Clase andamio | Tipo de trabajo o actividad | Carga (kg/m2) |
|---|---|---|
| 1 | Trabajos con herramientas de mano, sin almacenamiento de materiales en plataforma. | 75 |
| 2 | Trabajos de baja complejidad con almacenamiento de material de rápida utilización. Trabajos con herramientas de mano, sin almacenamiento de materiales en plataforma. | 150 |
| 3 | Trabajos de baja complejidad con almacenamiento de material de rápida utilización. Trabajos con herramientas de mano, sin almacenamiento de materiales en plataforma. | 200 |
| 4 | Trabajos de mediana complejidad con acoplo de materiales o peso en plataforma de trabajo. | 300 |
| 5 | Trabajos de mediana complejidad con acoplo de materiales o peso en plataforma de trabajo. | 450 |
| 6 | Trabajos de alta complejidad con almacenamiento de materiales y gran peso en plataforma. | 600 |

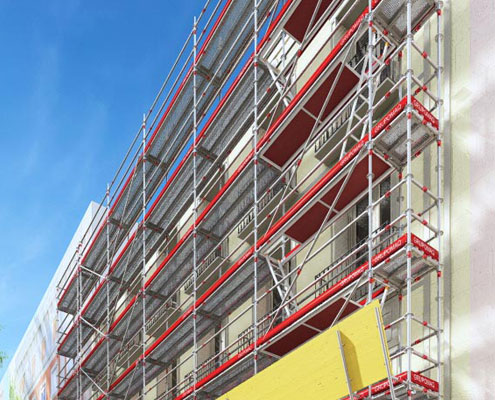

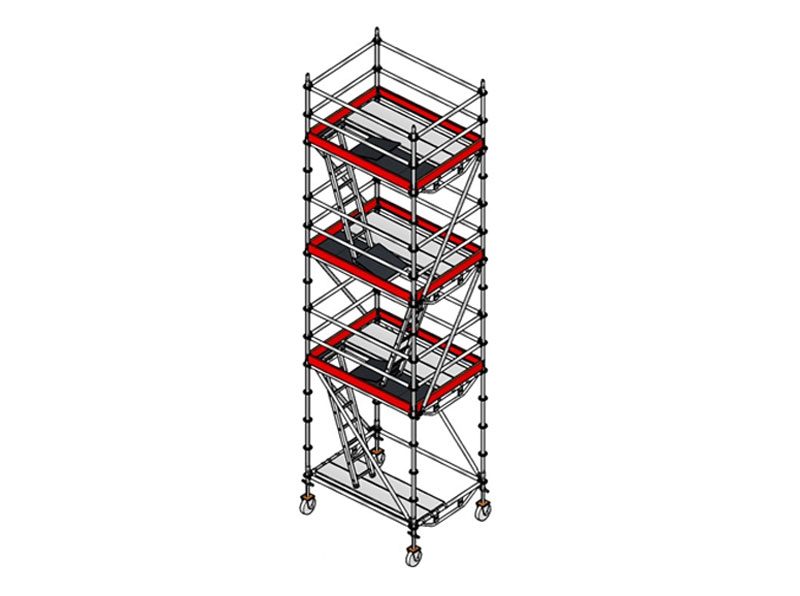

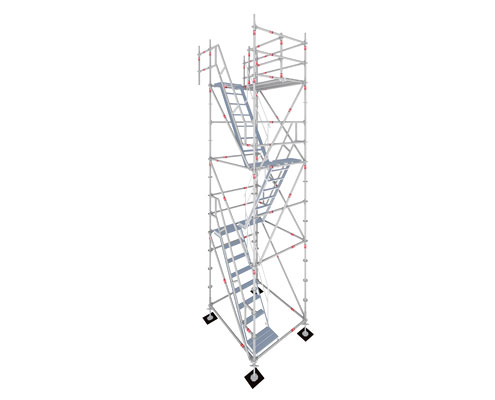

El Sistema Multidireccional RL-360 puede ser utilizado en una amplia variedad de trabajos: Andamio de fachada, apuntalamiento de losas, torres móviles, escaleras de acceso, cubiertas, palcos, y en otras aplicaciones de construcción, industrial o de espectáculos.
Husillo / Ruedas
Collarín
Verticales
Horizontales
Diagonales
Plataformas de acero
Plataformas de acceso
Rodapié
Preparación de la base
Se colocan los husillos sobre una superficie plana, para distribuir la presión ejercida por el andamio sobre el suelo.
Colocar los iniciadores o base collarín (opcional) para que sirvan de apoyo a las verticales del andamio multidireccional y para facilitar la colocación de las barras horizontales y diagonales.
Formación de la base
Unir la base collarín en dirección horizontal y transversal con las horizontales correspondientes. La unión se realiza en los orificios pequeños de la roseta del andamio multidireccional realizando un ángulo de 90º entre ellos.
Para garantizar la nivelación y el aplomado del andamio se regulan los husillos siempre que sea necesario.
Verificar también la distancia del andamio a la fachada.
Colocación de las verticales
Introducir los puntales verticales en los iniciadores de forma que permitan la colocación de las barras horizontales y diagonales.
Colocación horizontales y diagonales
Las barras horizontales se colocan a una distancia máxima de 2m del nivel anterior.
Las diagonales de arriostramiento en toda la vertical del andamio y cada 4 módulos como norma.
Apretar las cuñas para asegurar la rigidez definitiva de la estructura.
Colocación de las plataformas de acceso
Las plataformas antideslizantes se colocan sobre las barras transversales para formas una superficie de trabajo de ancho mínimo de 60 cm.
Colocación de las horizontales de seguridad
Se deben contar las horizontales de protección a 0,5 y 1 m de altura, con relación a la plataforma de trabajo para garantizar la seguridad contra caídas en altura.
Colocación de los rodapiés
Para la protección de caída de objetos de los niveles superiores se utilizan rodapiés que son encajados de una forma simple y rápida.
Superiores y del último nivel
Para el montaje de los niveles superiores el proceso es el mismo.
Se retoma entonces el montaje a partir del punto 5 hasta el punto 7 de este manual de montaje.

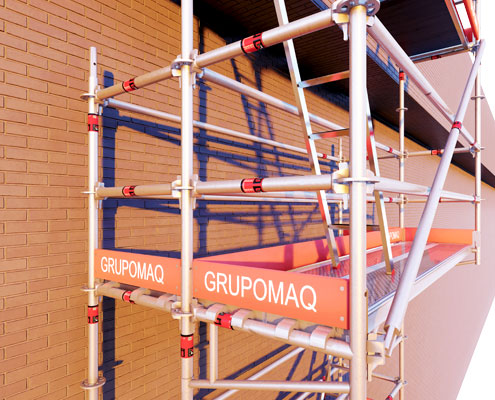

En el andamio multidireccional RL-360, la conexión entre elementos se compone de verticales con rosetas o anillos cada 50 cms y barras horizontales. La unión de la barra al vertical, efectuada a través de una cabeza de acero con una cuña a modo de cierre, genera una unión de alta resistencia. Esta conexión es la que transmite las fuerzas a través de toda la estructura del andamio. Sobre este mismo anillo se colocan las diagonales de arriostramiento.

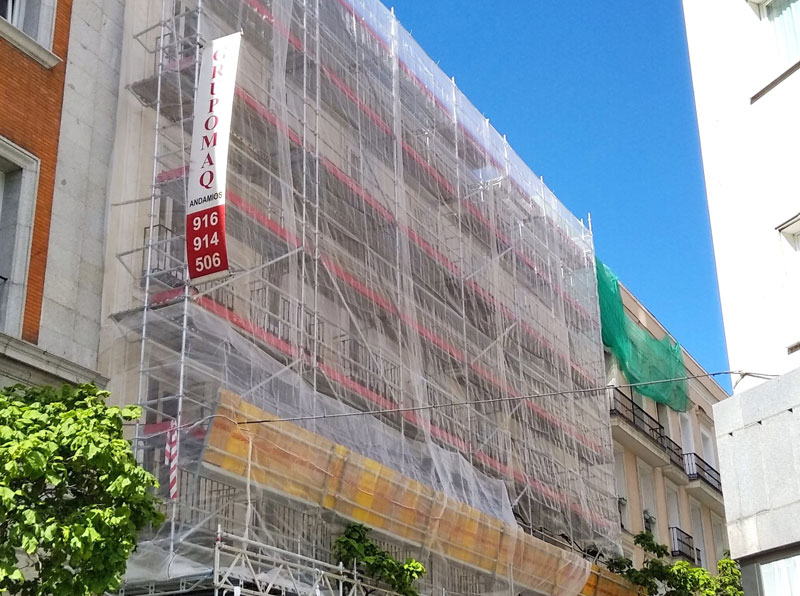

Este concepto de estructura temporal permite montajes estándar como los andamios de fachada o torres móviles y también montajes especiales como andamios de carga, restauración de edificios, centrales energéticas, industria petroquímica, naval, aeronáutica y espectáculos.
El sistema de andamio multidireccional RL-360 tiene una gran variedad de accesorios para satisfacer todos los requerimientos. La versatilidad del andamio multidireccional nos permite ofrecer a nuestros clientes andamios de trabajo y también andamios de carga.

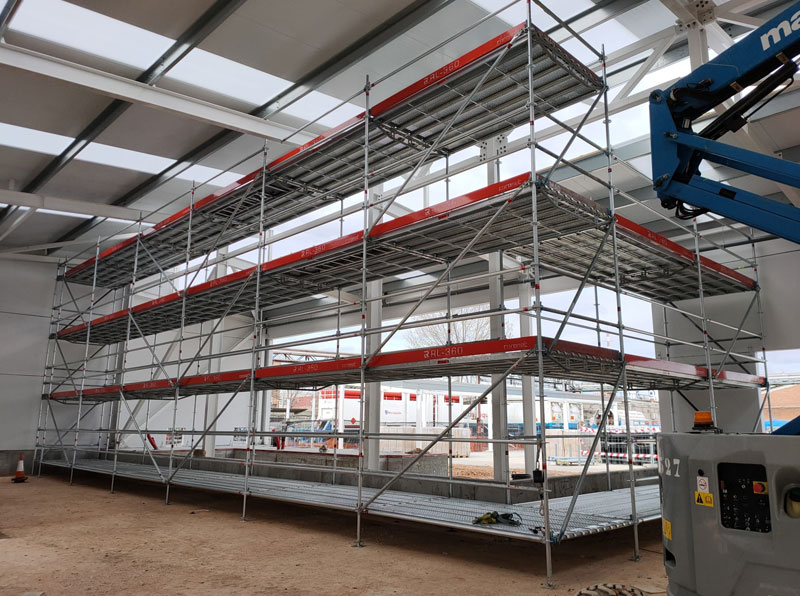

Los andamios de trabajo realizados con el sistema multidireccional RL-360 de GRUPOMAQ son aquellos que sirven como plataforma de trabajo accesible y segura para los usuarios. Principalmente han de incluir una estructura estable (verticales, horizontales y diagonales), plataformas de trabajo, rodapiés, escaleras acceso y amarres, en un apoyo firme.
Los andamios de carga ejercen como estructura temporal. A todos los efectos es una estructura metálica que si se hace con andamio será prefabricada industrialmente, y de montaje rápido. Nuestro andamio multidireccional se adapta a estos requisitos y cumple las normas europeas UNE EN 12810 y UNE EN 12811. Pueden incluir también andamio de trabajo, si se les añade plataformas, escaleras, accesos y otros accesorios del sistema.
