¿Cuáles son las partes de un andamio y qué función cumple cada una?

Los andamios son las principales herramientas en la construcción y remodelación de edificios, ya que proporcionan una plataforma segura y estable para que los trabajadores lleven a cabo sus tareas en alturas elevadas y puedan moverse cómodamente por cada zona. La estructura modular permite construir el apoyo con el que adaptarse a las necesidades de cada obra desde cualquier altura.

A la hora de llevar a cabo cualquier reforma, es importante hacer una buena elección del andamio para ahorrar tiempo en la ejecución de la obra.

Para comprender completamente cómo funcionan los andamios y garantizar su uso adecuado, es importante conocer las diferentes partes que los componen.

¿Qué es el cuerpo de andamio?

Se trata de la estructura básica que proporciona estabilidad, soporte y seguridad a los elementos de un andamio. Forma la base sólida sobre la cual se monta la estructura, y está compuesto por varios elementos:

Barras y diagonales: Están diseñadas para dar estabilidad al andamio, y se suelen colocar en la parte delantera y trasera de la estructura, mejorando la resistencia.
Marcos de andamio: Son barras verticales que marcan las dimensiones del andamio. Aportan el armazón principal al que se conectan el resto de componentes.
Placas, soportes y ruedas: Forman la base del cuerpo del andamio, y pueden ser fijos (placas) o móviles (ruedas). Proporcionan estabilidad y un desplazamiento seguro.

Pero, ¿Cómo saber cuál es el andamiaje más adecuado para cada situación? A continuación, vemos en detalle las partes de un andamio para poder ayudarte a encontrar el que necesitas:

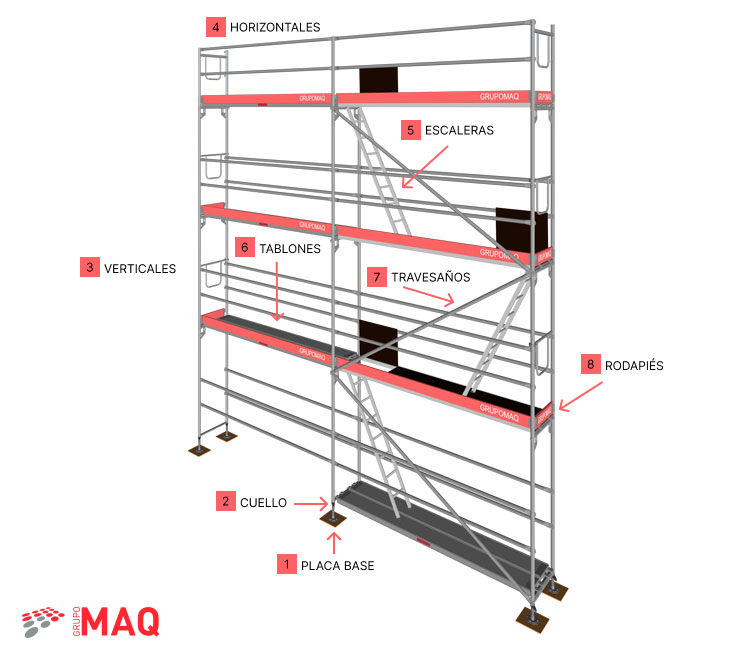

Partes comunes de los andamios

1. Placa base

Es la pieza sobre la que se asienta la arquitectura completa de la instalación. Suele estar hecha de acero y proporcionan un punto de apoyo sólido y nivelado a la estructura, logrando una buena sujeción al suelo, evitando desequilibrios.

2. Cuello

Esta pieza conecta la plaza base y las barras verticales de la estructura. Tiene forma cilíndrica, y las piezas se ensamblan con tornillos niveladores o husillos profesionales. De esta forma se ajustan las barras verticales en los extremos. Además, cuenta con un tope en el centro para que los elementos no se superpongan.

3. Barras verticales

Se trata de las barras que se colocan en posición vertical sobre la base, y sujetan los tablones que sirven de apoyo a los operarios durante el trabajo.

4. Barras horizontales

Estas barras metálicas cierran la arquitectura rectangular de cada cuerpo, completando la forma de la arquitectura y aportando una estabilidad añadida sobre la base.

5. Escaleras

Se sitúan en los extremos de cada andamiaje para facilitar la bajada y subida de los trabajadores desde cada planta hasta el suelo. Pueden verse dispuestas en vertical, formando parte de la estructura o sujetas a las barras verticales de los extremos para ponerlas cruzadas en diagonal.

6. Tablones

Están hechos del mismo material que el andamiaje, y se sujetan de cada extremo a las barras verticales. La superficie es metálica y debe tener revestimiento antideslizante en la superficie. También se pueden colocar tablones de madera homologados para evitar que los trabajadores se caigan, sobre todo en niveles de poca altura o trabajos domésticos.

7. Travesaños

Las barras de travesaño se cruzan en diagonal a un lado y otro de la estructura para aumentar el recuerdo de cada cuerpo del andamio. De esta forma, sujetas a cada extremo de las barras verticales, añaden un amarre adicional.

8. Rodapié

Esta placa metálica es más estrecha, y se ubica a lo largo de toda la base de cada cuerpo, actuando como tope para frenar la caída accidental de herramientas. De esta forma los objetos no caen al vacío o sobre las personas que transitan bajo el andamio.

9. Ruedas

Se utilizan en los andamos que son móviles para facilitar el desplazamiento de cada montaje. Muy útil en proyectos donde se requiere movilidad frecuente.

Partes de un andamio según el tipo

Existen diferentes tipos de andamios, y cada uno está diseñado para adecuarse a situaciones y necesidades específicas. A continuación, vamos a analizar las partes de las que consta un andamio, para así entender cómo funcionan y garantizar un montaje seguro.

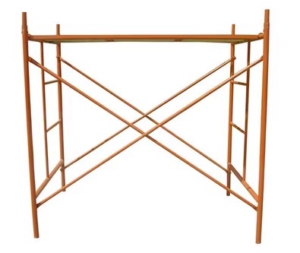

Partes de un andamio tradicional de crucetas

Es uno de los más comunes y está compuesto por:

Crucetas horizontales: Son barras horizontales que se cruzan entre los montantes verticales del andamio y aportan estabilidad a la estructura.
Marcos: Son barras verticales que sujetan el andamio y determinan su altura. Están conectadas a las crucetas horizontales y proporcionan soporte.
Placas base: Se colocan en la base de los montantes verticales y aportan estabilidad al andamio, de forma que distribuyen el peso y evitan que el suelo se hunda.
Tablones o plataformas: Se colocan horizontalmente entre los montantes y las crucetas, brindando una plataforma segura donde los obreros pueden trabajar.

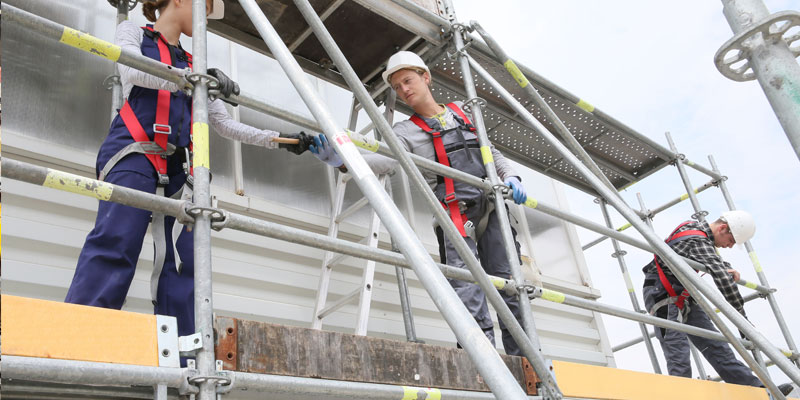

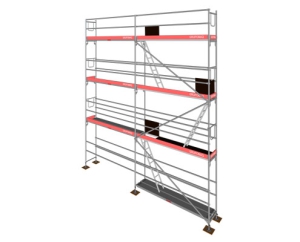

Partes de un andamio europeo

Está formado por marcos y pórticos, los cuales se unen a través de plataformas, barras y diagonales para mayor seguridad en la plataforma.

Marcos de andamio: Están hechos de acero y se unen entre sí para formar la estructura. Tienen un sistema de cierre por gravedad que impide su separación involuntaria.
Tubos con Abrazadera: Se usan para unir los marcos y pórticos del andamio. Los abrazadores hacen que la conexión sea resistente y sólida.
Diagonales: Son barras diagonales que van conectadas a los marcos y pórticos del andamio. Aportan estabilidad y solidez a la estructura, garantizando su resistencia.
Barras Horizontales: Se utilizan para unir los marcos y pórticos del andamio en sentido horizontal, aportando solidez y estabilidad a la estructura.
Largueros Supletorios: Se utilizan para ampliar la longitud de la plataforma del andamio, brindando más espacio y comodidad a los trabajadores.
Plataformas: Son superficies de trabajo metálicas donde los obreros paran a realizar sus tareas. Se colocan de forma horizontal entre los marcos y pórticos del andamio y proporcionan una base estable y segura. También existen de aluminio con trampilla, que son especiales y tienen una escalera que permite un acceso interior a niveles superiores del andamio.
Husillos: Se usa para nivelar y fijar el andamio en el terreno, permitiendo ajustar la altura y asegurar la estabilidad.
Polea: Se usa para facilitar el izaje de materiales en el andamio, permitiendo un movimiento controlado y seguro de cargas verticales.
Barandillas laterales: Se colocan en los extremos de cada planta del andamio, y aportan protección además de prevenir caídas desde los lados.
Suplementos de Marco: Se utiliza para aumentar la altura de los marcos del andamio, permitiendo construcciones más altas y adaptándose a las necesidades del trabajo.
Pie de Barandilla Doble: Se usan para fijar las barandillas laterales en los extremos del andamio, asegurando la sujeción.
Ampliaplataformas: Son extensiones que se pueden agregar a las plataformas metálicas del andamio, brindando más espacio para el trabajo y el desplazamiento de los trabajadores.

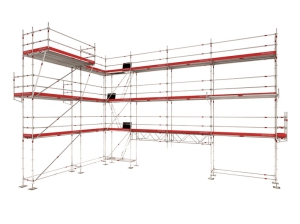

Partes de un andamio multidireccional

Tiene una gran capacidad para adaptarse a superficies irregulares y ofrecer mayor versatilidad en el montaje.

Rosetas o base collarín: Permiten la unión y fijación de los componentes principales del andamio a los postes verticales. Tienen perforaciones que se alinean con las barras horizontales y diagonales, permitiendo su conexión de forma estable y segura, además de garantizar la resistencia estructural del andamio y su capacidad para adaptarse a diferentes configuraciones. Es importante asegurarse de que las rosetas están bien colocadas y fijadas para mantener la estabilidad.
Montantes verticales o Postes verticales: Son los elementos estructurales verticales del andamio. Se colocan en las esquinas para proporcionar estabilidad y soporte.
Diagonales: Son barras diagonales que se unen a los postes verticales a través de rosetas. Aportan rigidez y estabilidad al andamio, y ayudan a distribuir las cargas y resistir movimientos laterales.
Elementos horizontales o largueros: Son barras horizontales que se conectan a los postes verticales mediante rosetas. Aportan soporte a las plataformas y se dispone a lo largo del andamio, a distintas alturas, según la obra.
Plataformas: Son superficies de trabajo metálicas donde los obreros paran a realizar sus tareas. Se colocan horizontalmente sobre los largueros del andamio y aportan estabilidad y seguridad para el desplazamiento y acceso a los niveles. Pueden contar con superficies antideslizantes y sistemas de fijación.
Escaleras: Permiten el acceso a las diferentes plataformas del andamio. Pueden ser portátiles y se instalan dependiendo de la necesidad, además de proporcionar un medio seguro para subir y bajar entre los niveles, facilitando la movilidad.

Es importante saber que las dimensiones y configuraciones de las partes del andamio multidireccional pueden variar dependiendo del fabricantes y detalles de la obra. Por ello, hay que seguir las instrucciones del fabricante y cumplir con las normas de seguridad.

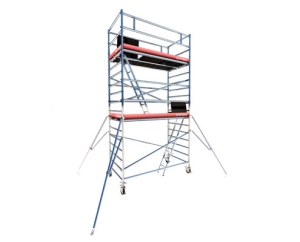

Partes de una torre de andamio móvil

Las partes principales son parecidas a las de los anteriores andamios, aunque cada modelo y fabricante tiene sus propias características.

Por lo general, están compuestos por diagonales, marcos, plataformas, placas soportes y ruedas. También usan los mismos elementos auxiliares, como barandillas, plataformas, rodapiés, escaleras interiores y estabilizadores. Además, se suelen vender en packs o cuerpos completos, donde ya te venden todas las piezas necesarias.

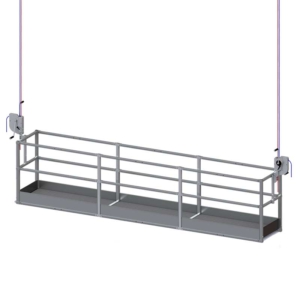

Partes de un andamio colgante

Se emplea en trabajos que necesitan acceso a grandes alturas. Sus partes principales son:

Plataforma suspendida: Aquí es donde los trabajadores se paran a hacer su trabajo. Se encuentra suspendida mediante cables y ganchos desde la parte superior.
Ganchos de suspensión: Se enganchan en la parte superior del edificio y sostienen la plataforma suspendida, siendo básicos para su seguridad y estabilidad.
Cables de suspensión: Se usan para sujetar la plataforma suspendida y dejar su movimiento vertical, por lo que deben ser resistentes.
Dispositivos de seguridad: Para garantizar la seguridad, se usan arneses, cuerdas de seguridad y sistemas anticaídas, los cuáles se enganchan a los trabajadores

Las partes del andamio son generales, pero los componentes específicos pueden cambiar dependiendo del fabricante y regulaciones locales. Por eso, siempre es conveniente seguir las instrucciones y cumplir con las normas de seguridad.

Cómo montar un andamio

Un buen montaje es esencial para garantizar la estabilidad y seguridad durante los trabajos en altura. Y para montar un andamio, hay aspectos a tener en cuenta:

Conoce las recomendaciones del fabricante: Antes de empezar el montaje, conviene leer las instrucciones y seguir las recomendaciones del fabricante, pues cada andamio puede tener unos requisitos.
Familiarízate con las partes del andamio: Conoce todas las partes del andamio, tanto las principales como las de seguridad, pues dependiendo del tipo de andamio cada parte tendrá una función y ubicación.
Verifica la integridad de las partes: Inspecciona las partes del andamio para ver que estén en buenas condiciones, y si fuera necesario, reemplaza los elementos dañados o desgastados antes del montaje.
Sigue un orden lógico: Comenzar por la base, ensamblar los elementos principales y después añadir las partes de seguridad. Hay que seguir el orden que dicta el fabricante para un montaje óptimo.
Asegura las conexiones correctamente: Hay que asegurarse de que estén bien ajustadas, usando los dispositivos de fijación según las recomendaciones del fabricante, para así aportar resistencia y estabilidad.
Instala las partes de seguridad: No descuides la instalación de las partes de seguridad del andamio: barandillas, rodapiés, plataformas antideslizantes y dispositivos de protección contra caídas. Hay que asegurarse de que estas partes están instaladas y ajustadas para garantizar la seguridad.

Cabe recordar que el montaje de un andamio debe ser hecho por personal capacitado, siguiendo las indicaciones del fabricante y cumpliendo las normas de seguridad. Cada tipo de andamio tiene unos requisitos, por lo que antes de comenzar el montaje hay que leer las recomendaciones, pues el buen uso de las partes del andamio aporta estabilidad y seguridad.
